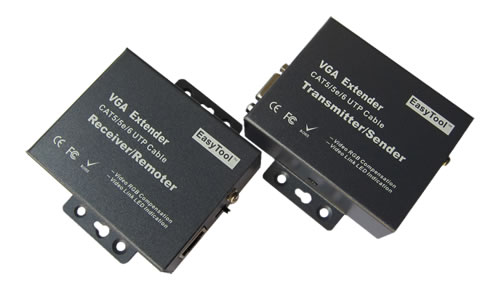

Single Passive VGA CAT5 UTP Extender

- Stand alone LED VGA Link 'Signal Good' Indication in both Sender/Remoter
- Stand alone RGB Pre-emphasis Compensation - Sender
- RGB Line Filtering - Remoter
- Video Sync Filtering Selection
- Morden LCD & Traditional CRT On/Off Selection Support
- Compatible VGA/SVGA/XVGA/WVGA/SWVGA/SXVGA formats
- Anti-Jamming Circuit Design
- Cost Effective Extension Solution
- No Power Needed
- Metal Mounting House Case
- LxWxH : 75X82X27mm, ( 2x6 adjustable mounting holes)



Single Passive VGA Stereo CAT5 UTP Extender - Stereo Audio Ground Loop Block

- Stand alone LED VGA Link 'Signal Good' Indication in both Sender/Remoter
- Stand alone RGB Pre-emphasis Compensation - Sender
- RGB Line Filtering - Remoter
- Video Sync Filtering Selection
- Morden LCD & Traditional CRT On/Off Selection Support
- Compatible VGA/SVGA/XVGA/WVGA/SWVGA/SXVGA formats
- Stereo Audio Ground Loop Isolation in Sender/Remoter
- Anti-Jamming Circuit Design
- Cost Effective Extension Solution
- No Power Needed
- Metal Mounting House Case
- LxWxH : 75X82X27mm, ( 2x6 adjustable mounting holes)

HT1001M　HT1001MS单路迷你型VGA双绞线传输器－发送器 接收器　(非屏蔽双绞线型　屏蔽双绞线型)

中长距离VGA音频双绞线传输器采用特有的平衡均衡传输技术，解决由于视频音频传输线过长或地电位差环路电流等原因造成的显示设备(如液晶显示器、LCD/PDP/DLP平板电视、投影机)显示颜色失真、图象横纹干扰、文字发虚、重影、色散或拖尾等现象。

HT1001M系列迷你型VGA双绞线视频传输器(又名迷你VGA双绞线延长器)采用单根5类非屏蔽或屏蔽双绞线平衡传输-延长非平衡VGA-RGBHV信号达0-150米，设备内部VGA输出信号供电，无需额外电源供电。HT1001M机壳具有接地端子，采用屏蔽双绞线屏蔽较强外界干扰信号时，必须将屏蔽双绞线的屏蔽层接入机壳的接地端子和VGA－HD15端口的6角镙钉处固定。

HT1001M内置抗静电－防浪涌－感应电压消除－低通滤波(LPF)－模拟非平衡转平衡/平衡转非平衡－数字平衡－RGB色散校正延迟补偿－共模噪声抑制－视频电路阻抗匹配－差模干扰信号吸收－RGB通道不平衡度校正－数字电路阻抗匹配－数字整形电路多级广播级模拟及数字电路设计，支持高达1900x1600分辨率，在1024X768@60 XGA分辨率的最大传输距离可高达120－150米(采用纯铜材质超五类非屏蔽或屏蔽双绞线、标准VGA显示卡以用显示设备)，用户还可根据播放内容进行冷暖色调喜好设置，还原动态图像-媒体效果无颜色镶边和横纹干扰等同类VGA双绞线传输器常见缺陷，因此为目前业界性价比最高的一款VGA双绞线视频传输器。

HT1001M迷你型VGA双绞线传输器为滤波和匹配型VGA延长器，设备支持热插拨。因此建议用户采用标准的VGA显卡、标准的全铜材料的双绞线和标准的显示接收设备进行工程配套和布线施工。HT1001MC为带线式无源VGA传输器。

HT1001M为非屏蔽线迷你型VGA双绞线传输器　HT100MS为屏蔽线迷你型VGA双绞线传输器。

产品型号

• HT1001M　　　单路120米迷你型VGA非屏蔽双绞线传输器
• HT1001MS　　 单路100米迷你型VGA屏蔽双绞线传输器
• HT1001MC　　 单路100米迷你线VGA屏蔽双绞线传输器


性能指标

• 视频驱动带宽：180MHz @ -3dB
• 视频驱动增益：6dB @ 全带宽
• 视频输出回损：小于 -25dB@ 10MHz
• VGA输入出接口：HD15针母头
• VGA输入出信号：0-0.7Vp-p (75欧姆负载)
• VGA输入出阻抗：75 欧姆
• 双绞线输入出信号：0-0.7Vp-p (信号)
• 双绞线输出口：RJ45母头插座
• 双绞线输出阻抗：100欧姆
• 电源供电：无需电源供电
• 安装尺寸：70X55X31mm - HT1001M 　　　　
  　　　　　45X25X23mm - HT1001MC

产品功能

• 单根非屏蔽双绞线实时点对点传输延长VGA图像信号
• CAT5/5E/6非屏蔽或屏蔽双绞线，成本低、布线灵活
• 采用广播级带宽平衡均衡传输方式，抗共模干扰能力强
• 内置通道不平衡度校正、差模横纹干扰信号吸收电路
• 视频加重补偿，超强干扰环境支持屏蔽双绞线信号传输
• 模拟视频、数字同步信号匹配－整形兼容复杂应用环境
• 即插即用，无需任何操作系统限制，无需输件安装调试
• 无需TCP/IP设置，无需防火墙、无补钉、无安全漏洞隐患
• 具视频低通滤波电路，确保信号的高保真清晰还原接收
• VGA+双绞线传电源(POE)和RS232-RS485转换(可选)
• 行场信号数字整形，兼容笔记本电脑或非标VGA-RGBHV信号
• 内置视频输出端静电浪涌保护、热插拨及地电位差抑制电路
• SMT制造工艺，镀锌板金属丝印机壳，确保连继工作时可靠散热
• 24X7X365 全天侯连续工作，性能稳定可靠

工程应用示意图

双绞线连接方法

VGA音频双绞线传输器采用业界标准的EIA/TIA-568B接线方法，其接线次序分别为： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
要求采用5类或超5类纯铜非屏蔽双绞线，接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。

数据手册

HT1001MS　HT1001MC　 (PDF文件)

The HT-VGA's HT1001MS is the first completely passive VGA balun set with built-in skew correction. The HT-VGA HT1001MS transmits VGA video up to 450 feet over standard unshielded twisted pair cable with no power required. Plus, built-in skew compensation ensures your whites are whiter and your brights are brighter. The HT-VGA is ideal for education, government, house of worship, corporate, residential, and any other application requiring extended VGA video distribution.

Includes: One pair of HT-VGA baluns in retail-ready packaging.

Specifications:

• Max Distance:
  - VGA (640 x 480): 450 feet
  - SVGA (800 x 600): 350 feet
  - XGA (1024 x 768): 250 feet
  - SXGA (1280 x 1024): 200 feet
• Bandwidth: DC to 60 MHz
• Power:No power required
• Impedance:
  - Input: RGB 75 ohms
  - Output: RGB 100 ohms
• Input Signals:
  - Video: 1.1 Vp-p
  - Sync: TTL standard, 300 kHz max bandwidth
• Insertion Loss:Less than 3 dB per pair over the frequency range
• Return Loss:-15 dB max from DC to 60 MHz
• Common Mode Rejection:
  - 15 kHz: -60 dB max
  - 100 kHz to 10 MHz: -40 dB max
  - 100 MHz: -20 dB max
• Grounding:Grounding screw for optional use
• Cable:Cat 5, Cat 5e, Cat 6, and Cat 7 compatible
• Send Device Connectors: One (1) female HD15 to one (1) shielded RJ45
• Receive Device Connectors: One (1) female HD15 to one (1) shielded RJ45
• Enclosure:Shielded metal housing
• Dimensions:70X55X31mm
• Shipping Weight: 1.0 lb.
• Pin Out:
  - Blue: 7 & 8
  - Red: 1 & 2
  - Green: 4 & 5
  - Sync: 3 & 6
• Temperature:
  - Operating: 32 to 131 degrees F
  - Storage: -4 to 185 degrees F
  - Humidity: up to 95%
• Warranty:2 years
• Included Accessories: 3' male HD15 to male HD15 VGA cable
