产品特性

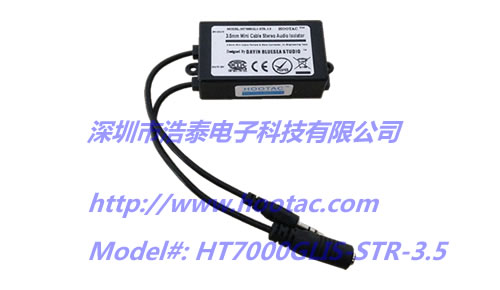

设备接口：输入：3.5MM音频口一个 母头迷你线
　　　　　输出：3.5MM音频口一个 公头迷你线

超宽动态输入输出幅度，高输入信号音频地隔离型音频滤波器，彻底解决了常见的共地干扰问题，彻底消除烦人的电流声！

客户问题：
1、笔记本同时接投影机和功放时出现电流声，笔记本不接电源适配器，用自带的电池同样会有交流声，但是只要拔掉投影机，就没有电流声，更换本公司隔离器正常，同时具有良好的音质还原。
2、拾音器到DVR 音响，有很大的“嗡~~~~~嗡~~~~~嗡”的电流声，更换隔离器正常，等等类似的问题。

产品特点：
１、低底噪、无50Hz交流“嗡”声、无高频“嗞啦”干扰、优质隔离音质。
２、3.5MM点对点平衡传输音频、可以选（RCA接口的音频隔离器）
３、优异的大于88dB-CMRR，较高的抗共模干扰抑制能力
４、设备采用航空航天材料，具用超高灵敏度还原特性，较同类低端产品高10倍的灵敏度
５、即插即用，无需任何操作系统限制，无需输件安装调试
６、无需TCP/IP设置，无需防火墙、无安全漏洞隐患
７、一对隔离滤波音频传输器最远传输音频信号450－600米
８、支持即插即用，支持热插拨、无需电源，无需软件设置和维护
９、体型小巧，人性化设计，可直接置于车载DVD、MP3、MP4播放器或摄像机后或防护罩内
10、内置瞬态、浪涌抑制、抗静电保护电路
11、PVC塑胶防水、体积小、重量轻
12、24X7X365 全天侯工作，性能稳定可靠

功能及应用
● 600Ω 1：1宽动态超大隔离变压器
● 镀黑电泳漆屏蔽外壳
● 输入/输出阻抗为600Ω与线路系统阻抗相匹配
● 带隔离变压器能够去除交流电频率干扰
● 系统使用隔离变压器可以阻断后级音响设备交流电返回
● 带隔离变压器能够避免烧毁前级设备的输出
● 可以解决系统接地而产生的交流声
● 在平衡和非平衡传输时减少外界的干扰
● 应用于会议室、体育馆、流动演出的音频周边设备等
*******************************************************

L/R RCA母头 3.5mm耳机端子输入输出，UTP-RJ45平衡输入输出 　　　 产品手册(中文)　　产品手册(English)

通常情况下，音频或立体声信号传输电缆屏蔽层的电压为0V，当多媒体及车载系统地回路/地环现象存在时，电平将在0V左右上下波动，更严重的将导致音频立体声信号严重失真及低频交流“嗡”音和车载火花高频“嗞”音等干扰现象。 在音频信号传输距离超过100米的情况下，极易产生较高的接地环路电压，如果地环电压过高的情况下，甚至会导致信号源或接收设备被烧毁，严重时有可能危及到车载电瓶的使用寿命。

HT7002MAGLIB多媒体立体声音频地回路隔离器和HT7002GLIF立体声音频滤波静噪器，专门针对于多媒体及车载应用设计，分别置于信号源后端和接收设备的前端，主要用于多媒体传输应用中消除由于地回路电压差引起的对立体声音频信号干扰，它是一种电子干扰现象，主要由于立体声音线缆的两个线端之间的不同电势产生的。由于立体声音频线缆选择不同的音频信号参考地电位，从而引起的交流电流回路干扰，主要出现在立体声音频线缆的屏蔽层及立体声音频设备的外壳上。

HT7002MAGLIB多媒体立体声隔离器和HT7002MAGLIF静噪器采用防电磁干扰的金属机壳，可以消除车载系统内发动机的火花干扰，并且具有独特的双向的立体声音频发送和接收地环路隔离滤波降噪系统，隔离器具有大于600VAC的隔离耐压，可以正常并稳定地隔离工作于车载系统发动或熄火期间的电平冲击，确保高浪涌甚至感应雷击环境不会击穿隔离设备，HT7002MAGLIB高达68dB的共模干扰噪声抑制@1kHz和62dB通道隔离器。立体声隔离器及立体声静噪器成对使用时，在接收输出端可以清澈还原音源音质，HT7002GLI同时还可以进行双向双工音频通信。

HT7002MAGLI系列具有高达15MHz的高通带隔离频响，因此可以将本设备用于标清视音频隔离降噪静音器使用。－单路音视频AV地环路隔离器－HT7002MAGLIB　音视频AV抗干扰降噪静音器－HT7002MAGLIF

此外，HT7002GLI系列还提供了机壳可选镙丝端子接地，非常适用于对音频信号传输有极高静噪和降噪要求的工程现场，如多媒体视频会议系统、多媒体教学系统、公司培训、汽车及车载电子系统、音视频演示系统、广播媒体影视、多媒体广播及舞台灯光调音系统等应用。

HT7002MAGLI系列产品为浩泰电子科技独家推出的自主知识产权的高新技术产品，请用户仔细辨认我公司产品，谨防假冒。

CE认证证书下载 　无源传输器CE认证证书下载
FCC认证证书下载ROHS认证证书下载

产品型号

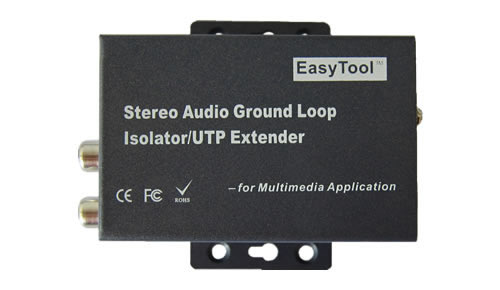

• HT7002MAGLIB　　　100－500米多媒体－车载用立体声音频地回路隔离器
• HT7002MAGLIB　　　100－500米多媒体－车载用立体声音频抗干扰静噪器

• HT7002MAGLIB　　　100－200米多媒体－车载用音视频AV地回路隔离器
• HT7002MAGLIB　　　100－500米多媒体－车载用音视频AV抗干扰静噪器


性能指标



输入输出隔离绝缘耐压： 600Vp-p以上

多媒体立体声隔离静噪器特性：

• 设备插损<0.5dB
• 回损：大于18dB

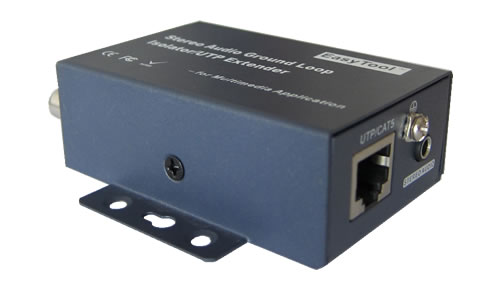

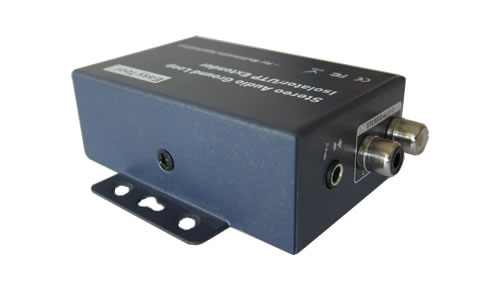

• 接口：RJ45 / 3.5mm/ RCA母头
• 阻抗：300欧姆Min－600欧姆Max(输入－输出)
• 平衡输入输出电缆：CATX双绞线 100欧姆
• 非平衡输入输出电缆：75－1/2/3/4/5立体声音频屏蔽电缆
• 输入电平： 0.5Vp-p(Min)-1Vp-p - 3Vp-p (Max)
• 数字音频输出采样速率：64bit-128bit
• 标准速率：64kbps
• 总谐波失真：少于0.05%
• 调整大小：固定模式
• 模拟地环路隔离及静噪处理
• 音频响应带宽：50Hz-15KHz
• 共模抑制：大于68dB＠1KHz
• 立体声通道隔离度：62dB
• 工作温度：-10℃-85℃ (车规级可选)
• 储藏温度：-30℃-70℃
• 适用音频格式：模拟立体声
• 机壳材料：防电磁感应金属机壳
• 安装：机壳安装孔
• 接地：镙丝端子（可选接地）
• 安装尺寸： 87X72X27mm



产品功能

双绞线视频地环路隔离滤波传输器与同类产品的功能等效示意图

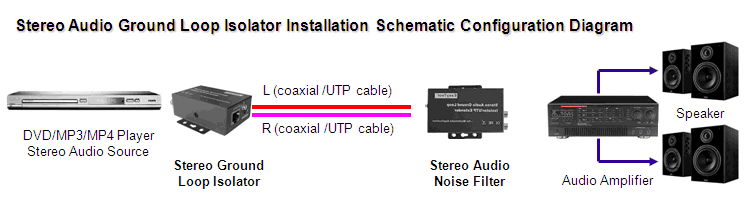

HT7002MAGLIB-HT7002MAGLIF 多媒体立体声音频隔离器与静噪器工程应用示意图

双绞线连接方法

双绞线视频传输器采用业界标准的EIA/TIA-568B接线方法，其接线次序分别为： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
要求采用5类或超5类纯铜非屏蔽双绞线，接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。

数据手册

HT7000GLIB　HT7001GLIB 　HT7000GLIB-S　HT7000GLIB-SS　HT7001GL-H　HT7001GL-MH中文手册]
HT7000GLIB　HT7001GLIB 　Operation Manual _English Version (PDF)

相关产品

• HT901P　　　　　单路无源双绞线视频传输器　－　垂直型
• HT901TP　　　　 单路无源双绞线视频传输器　 －　带线型
• HT901HP　　　　 单路无源双绞线视频传输器　－　水平型
• HT901PV　　　　 单路无源双绞线视频电源传输器　－POE型
• HT902P　　　　　02路无源双绞线视频传输器　－　密封防水型
• HT902TP　　　　 02路无源双绞线视频传输器　－　带线型
• HT904P　　　　　04路无源双绞线视频传输器　－　密封防水型
• HT904MP　　　　 04路无源双绞线视频传输器　－　金属机壳型
• HT904TP　　　　 04路无源双绞线视频传输器　－　金属带线型
• HT908P　　　　　08路无源双绞线视频传输器　－　密封防水型
• HT908MP　　　　 08路无源双绞线视频传输器　－　金属机壳型
• HT908TP　　　　 08路无源双绞线视频传输器　－　金属带线型
• HT916MP　　　　 16路无源双绞线视频传输器　－　金属机壳型
• HT932MP　　　　 32路无源双绞线视频传输器　－　金属机壳型

信号隔离器的种类及详解

隔离器分有以下几大类

1。　视频地回路隔离滤波器

这类隔离器可以消除视频地回路上的因50Hz市电影响而形成的大的、粗的低频（50HZ）黑白相间的缓慢滚动的条纹，同时又能对部分因高频共模干扰所形成的网纹、横纹、细纹或噪点干扰有抑制滤波作用。传输距离通常为100-600米。
视频输入输出阻抗要求匹配都为75欧姆，否则会有图像重影现象。
同时具有一定的防雷和浪涌吸收的作用
这类产品的初级与次级间的耐压可以达到500V左右。

2。　音频地回路隔离滤波器

这类隔离器可以消除音频地回路上的因50Hz市电影响而形成的较低的交流‘嗡嗡’背景噪音，同时又能对部分因共模干扰所形成的高频噪声有较好抑制作用，传输距离通常为100-600米。
音频输入输出阻抗要求匹配都为300－600欧姆，否则会有音质的THD（总谐波失真）失真现象。
同时具有一定的防雷和吸收浪涌的作用
这类产品的初级与次级间的耐压可以达到500V左右。
立体声音频要求需要双通道的，并且通道间的串扰要足够小。

3。高耐压信号隔离器　

这类应用一般不要求传输较远的距离，但对初次级间的耐压有非常高的要求
如医疗、煤矿、工业控制、易燃易爆、有毒环境或军事等应用
行业的标准通常要1500Vp-p(峰峰值)，作用达60秒并且漏电流小于2mA
我们的高耐压隔离器的表现非常优秀，除了能抗高压，同时还有很好的信号响应，插入损耗极小，通俗些说就是损耗非常低，失真小。

4。音视频地回路隔离（隔直）滤波器

同轴电缆长线传输后芯线与屏蔽层通常等效为一个大的电容，如果传输的是含有直流电平的视频信号（通常红外夜视的枪机或球机－高速球机为保证在黑夜下还能有较好的效果采用的是不隔直流视频输出，加上部分增益电路有可能会带有基准直流电压）会被同轴线上的地回路等效电容充电直致信号高过监视器的标准输入幅度，由于输入端的钳位作用，看到的图像偶尔会有‘反白’现象，而且图像内的细节轮廓不清晰，并伴随有部分不规则网纹、横纹和细纹现象，我们这种地回路隔离（隔直）滤波器方案则可以消除图像的‘反白’和细纹现象。
