200米400米高清色差分量YPbPr立体声超长线驱动器　补偿均衡器 (全面支持1080P 亮度-清晰度免工具连续调节)

产品概述

消费类产品中的蓝光(BlueRay)DVD、家用娱乐或工程类高清机顶盒、SONY的PSP-PS3 任天堂WII和微软的X-BOX等高清游戏机、高清安防****摄像机、传媒应用-广电应用高清视频硬盘播放器、高清插卡式视频读卡播放器、视频会议的高清会议终端皆有YPbPr输出端口作为高清YPbPr延长器的信号源。

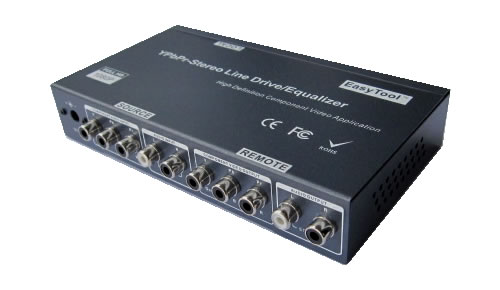

HT3101-LD YPbPr/RGB立体声超长线路驱动器用于抗干扰型工程应用，将设备放置于高清设备前端用于高清分量信号增强线路驱动。HT3101-LD内置680MHz超高带宽视频处理芯片，独家具有6.8dB亮度线路预提升驱动，3D直流钳位型数字有源滤波，多达5极点Pre-Emphasis预加重提升补偿及前端增益、彩色瞬态增强(CTI-Color Transient Improvement)、同步相位补偿纠正(SPC-Syncr Phase Correction) 电路，采用特有的非平衡转平衡预加重提升驱动核心技术，改善由于部分高清信号源无重建滤波驱动输出、输出非标信号及视频音频传输线缆过长或部分线缆特性阻抗不匹配（失配）造成的显示设备(如液晶显示器、LCD/PDP/DLP平板电视、投影机)显示图像拖尾、图像显示重影、色彩变淡或消失、图像整体变暗、图像偏色及图像横纹干扰失真和音频噪声干扰，消除常见的图象文字发虚、重影、偏色、拖尾和音频底噪等现象，HT3101-LD具有实时的本地环路输出及亮度（Brightness）和清晰度（Sharpness）免工具连续调节功能的远端驱动输出，内置超强的增强型主动吸收方式的防雷击抗浪涌保护模组，可适用于0-200米至400米不同距离的延长及传输应用。

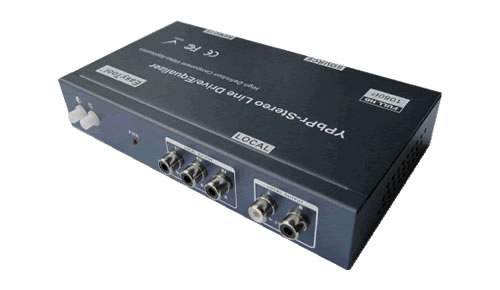

HT3101E YPbPr/RGB立体声均衡补偿接收器用于超长距离的高清色差分量信号的色彩及亮度的还原均衡接收补偿，将设备放置于高清显示或记录（高清DVR、高清视频编辑器等）设备末端用于对传输的高清分量信号进行降噪型的均衡还原补偿接收。HT3101-LD内置680MHz超高带宽视频处理芯片，独家具有高达68dB共模抑制（CMRR）、48dB地环路隔离3D降噪滤波吸收、多达7极点EQ均衡补偿及前端增益、彩色瞬态增强(CTI-Color Transient Improvement)、图像轮廓增强补偿、同步相位补偿纠正(SPC-Syncr Phase Correction) 电路，采用特有的平衡转非平衡隔离均衡补偿核心技术，解决由于视频音频传输线过长或地电位差环路电流等原因造成的显示设备(如液晶显示器、LCD/PDP/DLP平板电视、投影机)显示图像拖尾、色彩变淡或消失、图像整体变暗及图像横纹干扰失真和音频噪声干扰，消除常见的图象文字发虚、重影、拖尾、偏色和音频底噪等现象，HT3101E采用亮度（Brightness）和清晰度（Sharpness）免工具连续调节均衡补偿功能输出，具有实时的非压缩的2路YPbPr立体声分配接收输出（提供本地接收显示和下一级级联驱动），内置超强的增强型主动吸收方式的防雷击抗浪涌保护模组，可适用于0-200米至400米不同距离的延长应用。

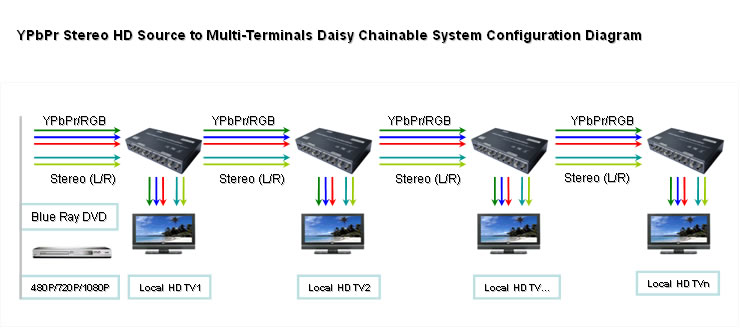

HT3101R 同时可配置成级联式YPbPr立体声中继级联器， 本地端口输出的同时可以提供下一级级联输出。非常适用于一线制级联布线的电子公告牌工程和高清节目源的测试、高清音视频体验应用。

特别提示：针对于某些因采用非国际传输线缆而造成的图像重影及拖尾现象，我们建议采用前端加长线驱动器以消除线缆对高清信号源输出端重建滤波的失配影响，在传输电缆后端加均衡器补偿的方案。

HT3101系列产品 适合于高清电子公告板、多媒体传媒广告、高清游戏机软件演示、高清摄像头****、高清视频会议系统、高清视频矩阵、大屏幕拼接系统、HI-FI家庭影院、高端家用数字高清机顶盒等高清视频传输分配延长应用场合。

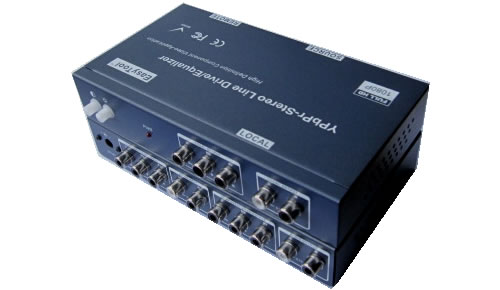

HT3101-LD和 HT3101E单路YPbPr立体声长线驱动器和均衡补偿接收器，全面支持480i, 480p, 720i, 720p, 1080i, 和1080p (FULL HD) 等全部高清分量视频格式，最远传输距离达300-400米，线材好时可达600米。

HT3101系列色差分量网线延长器产品同时还支持RGB或RGosB视频和立体声音频信号传输，非常适用于RGB矩阵传输和大屏幕拼接系统。

产品型号

• HT3101-LD　　　单路高清色差YPbPr/RGB-Stereo 色差分量/RGB立体声长线驱动器(本地环路输出)
• HT3101R　　　　单路高清色差YPbPr/RGB-Stereo 色差分量/RGB立体声均衡中继器(本地级联输出)
• HT3101E　　　　单路高清色差YPbPr/RGB-Stereo 色差分量/RGB立体声均衡接收器(本地级联输出)

性能指标

• 视频插入损耗：1dB@0.1MHz, 小于3dB (剩余视频带宽)
• 视频输出回损：大于 15dB (全视频带宽)
• 音频插入损耗：小于1dB (全音频带宽)
• 数字音频回损：大于15dB (全音频带宽)
• 支持视频格式：480I /480p/720p/1080i/1080p
• 最远传输距离：最大600米
• 色差线缆类型：75-5 国际全铜高编屏蔽电缆
• 视频共模抑制：大于68dB (全视频带宽)
• YPbPr/RGB输入输出信号：0-0.7Vp-p (75欧姆负载)
• YPbPr/RGB输入输出阻抗：75 欧姆
• YPbPr/RGB输出输入接口：RCA母头
• YPbPr/RGB输出阻抗：75 欧姆
• 立体声音频输入输出：RCA母头
• 双绞线输出阻抗：100欧姆
• 数字音频输入信号：0V 至+3.5Vp-p
• 数字音频输入阻抗：75/10k 欧姆
• 数字音频输出阻抗：75/600 欧姆
• 安装尺寸 (防电磁干扰金属机壳)
  HT3101E 　　- 198X92X28mm
  HT3101R 　　- 198X92X28mm
  HT3101-LD 　- 198X92X28mm

产品功能

• 采用广播级带宽平衡均衡传输方式，抗共模干扰能力强
• 独特的CTI-色彩瞬态增强和SPC-同步相位纠正补偿电路
• 单根非屏蔽双绞线实时点对点传输YPbPr和S/PDIF数字音频
• 使用CAT5/5E或CAT6以上规格非屏蔽网线，成本低、布线灵活
• 即插即用，无需任何操作系统限制，无需输件安装调试
• 无需TCP/IP设置，无需防火墙、无安全漏洞隐患
• 内置视频输出端静电浪涌保护、热插拨及地电位差抑制电路
• SMT制造工艺，镀锌板金属丝印机壳，确保连继工作时可靠散热
• 24X7X365 全天侯连续工作，性能稳定可靠

工程应用示意图

双绞线连接方法

YPbPr/RGB音频双绞线传输器采用业界标准的EIA/TIA-568B接线方法，其接线次序分别为： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕， 要求采用5类或超5类纯铜非屏蔽双绞线，接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。

网线选择和工程注意事项：
A.必须采用8根铜质网线，通过电阻测量方法确认。通常305米(1000英尺)一箱超五类铜质网线每根实测应当在30－38欧姆之内，确保8根线中每根线电阻值尽量一致。　
B.必须严格按照色差分量YPbPr音频网线(双绞线)延长器要求的B类网线排序接法(EIA/TIA-568B)，确保YPbPr音频双绞线发送端和接收端的双绞线压接的水晶头线对一一对应。
C.发送端与接收端的水晶头压线必须要牢固可靠，2个水晶头收发端共2X8个压接触点，其中任何一个不可靠压接就有可能会造成屏闪甚至没有图像显示现象，建议采用正规厂家和全铜压线端子水晶头。
D.建议采用名厂的具有标准显卡输出的电脑主机或笔记本电脑做为VGA播放源，发送信号源与接收显示设备建议可靠接地。
E.双绞线传输线缆不得与附近强电电缆并行或共缆传输，以消除强干扰或浪涌对设备形成不稳定或有可能的设备损坏。

数据手册

HT3101TR　 (PDF中文手册)
HT3101-8T 　(PDF中文手册)
HT3101TR　HT3101-8T (PDF英文手册 - English)

视频－立体声双绞线传输器　立体声视频网线延长器
HT1201TR　 (PDF英文手册 - English)

相关产品

• HT302S　　　　　100米1分02口分播式YPbPr音频分配器(BNC接头-工程型)
• HT302S　　　　　100米1分04口分播式YPbPr音频分配器(BNC接头-工程型)
• HT306S　　　　　100米1分06口分播式YPbPr立体声分配器(RCA接头-通用型)
• HT308S　　　　　100米1分08口分播式YPbPr立体声分配器(RCA接头-通用型)
• HT312S　　　　　100米1分12口分播式YPbPr立体声分配器(RCA接头-通用型)

• HT1101CT-2　　　350米1分02分播式VGA音频双绞线发送器
• HT1101CT-3　　　350米1分03分播式VGA音频双绞线发送器
• HT1101CT-4　　　350米1分04分播式VGA音频双绞线发送器
• HT1101CT-5　　　350米1分05分播式VGA音频双绞线发送器
• HT1101CT-6　　　350米1分06分播式VGA音频双绞线发送器
• HT1101CT-8　　　350米1分08分播式VGA音频双绞线发送器
• HT1101CT-16　　 350米1分16分播式VGA音频双绞线发送器
• HT1101CT-32　　 350米1分32分播式VGA音频双绞线发送器

• HT1101AR　　　　100米单路单屏VGA音频双绞线接收器
• HT1101BR　　　　200米单路单屏VGA音频双绞线接收器
• HT1001BR-P　　　200米单路单屏VGA双绞线接收器－POE供电
• HT1101CR　　　　350米单路单屏VGA音频双绞线接收器
• HT1101CR-D　　　350米单路单屏VGA音频双绞线接收器－RGB色散补偿
• HT1101DR　　　　650米单路单屏VGA音频双绞线接收器

• HT1101AR-2　　　100米单路单屏VGA音频双绞线接收器
• HT1101BR-2　　　200米单路单屏VGA音频双绞线接收器
• HT1001BR-2P　　 200米单路单屏VGA双绞线接收器－POE供电
• HT1101CR-2　　　350米单路单屏VGA音频双绞线接收器
• HT1101CR-2D　　350米单路单屏VGA音频双绞线接收器－RGB色散补偿
• HT1101DR-2　　　650米单路单屏VGA音频双绞线接收器

English

Component Video+Digital Audio Tranceiver (HT3101_2_4_8P) allows customer to use a single Category 5 cable to send HDTV + Digital Audio up to 500 ft. It is used in pairs and supports 480i, 480p, 720p, 1080i, and 1080p video formats for hi-definition (HDTV) video applications.

The picture shows the single-dual-quad-octal-hex channel YPbPr Digital Audio BALUN tranceiver and four BNC connectors for the component YPbPr video and digital audio (S/PDIF) signals, the back of the unit also the RJ45 receptacle.

We also can sell this product to distributors or resellers.

Availability: ships same day. Update quantity to two since you need one at each end. This product can also be used interchangeably with each of multi-channel RCA connector products ; the video portion is also compatible with products of each multi-channel RCA products.

Specifications:

• VIDEO INPUT (BNC or RCA Connector)
  • Green color for Y, Blue color for Pb, Red color for Pr,
  • Audio: SPDIF/Optical audio or analog mono audio
• Support :480I /480p/720p/1080i/1080p
  • Transmission range: 300 meters ( Max.)
  • CABLE FOR RJ-45:Twisted Pair CAT 5 (AWG24)
• Bandwidth Video: 60Mz, 3dB roll off, Digital Audio: 25MHz, 1dB roll off
  • Insert Loss: video 1dB for 0.1Mhz. Gradually increasing to 3.0dB over the frequency range
  • Insert Loss audio Less than 1dB per pair over the frequency range
  • Return Loss video Greater than 15dB over the frequency range
  • Return Loss audio Greater than 15dB over the frequency range
  • Common Mode Rejection video - 55db max.
• Temperature Operation: 0 to 55C, Storage: -20 TO 85C, Humidity: up to 95%
  • Distance: 300 meters (Max.)
  • CABLE FOR RJ-45 Twisted Pair CAT 5 (AWG24)
• Video Gain: Y. Pb, Pr
• Power: 5V
  • Temperature: Operation: 0 to 55C, Storage: -20 TO 85C, Humidity: up to 95%
  • Dimensions: 103X60X25mm HT3101P　160X60X25mm HT3102P　1U 19"HT3104P　1U 19"HT3108P
  • Weight:

Features:

• 4 RCA connector to RJ45 female.
  • RJ45 for CAT5 cable, 4 RCA connectors for Green (Y), Blue(Pb), Red( Pr), Audio, Optica?]Audio?^
• Designed for Component video signal and Digital Audio transmission over CAT 5 UTP cable
  • Digital Audio: coaxial or optical interface
• Up to 300 meters for video and Digital audio.
  • Active type, with external power.
• Support HDTV signal up to 300 meters (480I /480p/720p/1080i).
• Perfect for DVD, VCR, DVR, TV, Satellite receivers, monitors, home theatre and other equipments supporting component video.
• Offers a high quality component video signal for use on plasma and LCD displays.
