HT1101RS 高清VGA电平箝位放大器 VGA电平恢复器
自适应非标VGA电平恢复 DDC支持 20米长线驱动
HT1101RS-EQ VGA电平箝位均衡器 VGA电平恢复器
自适应非标VGA电平恢复均衡 DDC支持 80米长线驱动
HT1101RS-TM VGA箝位发射器 VGA电平恢复器
自适应非标VGA电平恢复均衡 DDC支持 80米长线驱 350米网线延长
HT1101RS-2TM VGA箝位双网口发射器 VGA电平恢复器
自适应非标VGA电平恢复均衡 DDC支持 80米长线驱 350米网线延长
HT1101RS (PDF下载中文手册)
HT1101RS (PDF下载英文手册)
适用于解决DVR/蓝光DVD直流偏移电平非标VGA信号传输的兼容问题
产品概述:
HT1101RS和HT1101RS-EQ为高清VGA电平箝位驱动器又名非标VGA电平恢复器，采用高达680MHz广电级专业视频集成电路，双匹配线路输出、图像重建滤波等高性能高清视频电路，本设备具有极强的共模干扰抑制、卓越的防雷防静电防浪涌能力和适应性极强的工业级工作温度，分辨率最高可高达2560X1600，自适应处理并恢复带直流偏移量的非标准VGA信号，解决市场上某类带非标DVR或蓝光DVD的传输兼容难题。HT1101RS为线性直流偏移电平箝位放大器，HT1101RS为非线性直流偏移电平箝位补偿放大器。输入输出均采用DB15母头。
HT1101RS-EQ同时内置3极点高频预加重增益放大和补偿，最远可以驱动长达80米VGA电缆，二款系列产品同时内箝EDID和DDC，支持大屏宽屏显示。

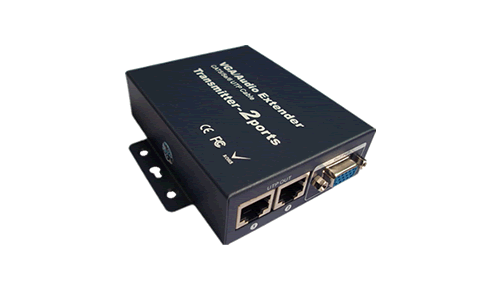

HT1101RS系列同时还为客户订制（可选）具有RJ45网线输出和音频放大驱动功能，型号HT1101RS-TM，可与HT1101RM迷你型VGA网线接收器配合使用，适用于DVR非标VGA信号网线延长应用。 HT1101RS-2TM为双网口输出的VG箝位发射器。
HT1101RS系列采用宽大的防锈防电磁场干扰金属机壳，机身具有良好手感的磨砂喷漆工艺。非常适用于解决非标VGA的兼容及中长距离VGA电缆传输造成的高频信号即图像轮廓丢失、拖尾、重影和亮度还原，内置的行场同步信号数字驱动整形功能解决部分工控机-DVR-笔记本电脑VGA传输不兼容问题，为多媒体广告传媒-酒店信息管理发布系统-大屏幕图像拼接-高清投影视频会议系统-多媒体信息指挥系统-多媒体教学-银行/证券/金融-医疗电子-国家级重点工程-军事演习的最佳选择。
产品应用:
本产品安装在电缆传输的前端或后端，即VGA信号源一端或显示设备一端。
①前端使用情况：VGA电平箝位驱动器
1. VGA信号源输出信号，采用随机配送的高质量(带屏蔽磁环)VGA电缆，连接到VGA电平箝位器的VGA输入端(VGA IN)。
2. VGA电平箝位(VGA OUT)与VGA电缆相连。
3.VGA电平箝位必须采用+12VDC电源适配器(随机配送)。
①末端使用情况：VGA电平箝位接收器
1. VGA信号源输出信号，采用随机配送的高质量(带屏蔽磁环)VGA电缆，连接到VGA电平箝位器的VGA输入端(VGA IN)。
2. VGA电平箝位(VGA OUT)与VGA电缆相连。
3.VGA电平箝位必须采用+12VDC电源适配器(随机配送)。。
产品性能：
1. 680MHz，3极点非线性均衡加权补偿
2. RGB色调-亮度和清晰度补偿
3. 自适应非标VGA偏移电平校正恢复
4. 视频直流耦合放大电路，确保白电平(亮度)高保真回复
5. 输入输出音视频匹配、滤波电路确保高品质高清晰音视频还原
6. 支持VGA-立体声信号高达1至12级一线制级联
7. 支持VGA, SVGA, XGA, SXGA,WXGA,UXGA,QXGA
8. 最高支持2560X1600分辨率，最远传输距离高达220米
9. 立体声音频地回路隔离、DDC2、DDC3全面支持(可选)
10.极强共模干扰抑制、防雷防静电防浪涌、工业级温度、工程级产品

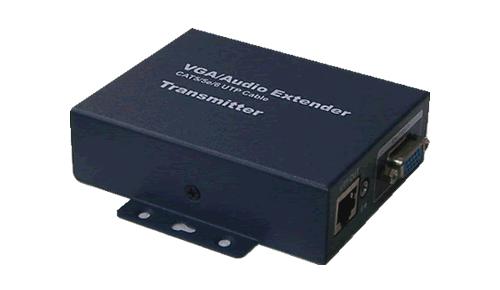

产品展示
