网站首页 产品展示 单路VGA音频双绞线接收器系列 HT1101SR-2 HT1101RM-2 HT1101R-2 双屏VGA音频双绞线接收器


微型双屏VGA网线接收器
微型双屏VGA网线接收器
微你型HT1101SR-2正面
微型HT1101SR-2背面
迷你型双屏VGA网线接收器
迷你型双屏VGA网线接收器
迷你型HT1101RM-2正面
迷你型HT1101RM-2背面
工程型HT1101R-2正面
工程型HT1101R-2背面


单路双屏VGA音频双绞线接收器 双屏智能型自适应RGB色散补偿接收器 双屏智能型图像偏移校正接收器


产品概述

中长距离VGA音频双绞线传输器采用特有的平衡均衡传输技术,解决由于视频音频传输线过长或地电位差环路电流等原因造成的显示设备(如液晶显示器、LCD/PDP/DLP平板电视、投影机)显示颜色失真,图象、文字发虚、重影或拖尾等现象。

HT1101RM-2 和HT1101R-2为迷你型和工程型单路双屏VGA音频双绞线接收器,内置350MHz带宽视频平衡接收、浮地电位差抑制、静电浪涌抑制、12dB均衡6-9极点补偿、清晰度调节、独立RGB冷暖色温喜好增益调节、2-64ns智能型软件自适应RGB延时校正色散补偿(RGB Skew Correction)(可选)、行场数字解码、自适应图像偏移校正(可选)、1分2高保真650MHz广播级VGA分配、60MHz / 0.2%THD+N音频平衡接收分配、音频音量调节(可选)、双绞线电源输入供电(POE技术)、RS485-RS232转换等广播级电路。分辨率为XVGA-1024*768@60Hz 传输距离为10-650米,HT1101AR_BR_CR-2支持最大分辨率为1920*1080@100Hz,HT1101DR-2最大支持分辨率为2048*1536。

产品型号

  • HT1101RM-2-15  单路迷你型双屏150米VGA音频双绞线接收器
  • HT1101RM-2-30  单路迷你型双屏300米VGA音频双绞线接收器
  • HT1101AR-2  单路双屏100米VGA音频双绞线接收器
  • HT1101BR-2  单路双屏200米VGA音频双绞线接收器
  • HT1001BR-2P  单路双屏200米VGA双绞线接收器-POE输入
  • HT1101CR-2  单路双屏350米VGA音频双绞线接收器
  • HT1101CR-2D  单路双屏350米VGA音频双绞线接收器( 色散补偿 图像偏移校正)
  • HT1101DR-2  单路双屏650米VGA音频双绞线接收器

性能指标

  • 视频驱动带宽:350MHz @ -3dB (HT1101AR_BR_CR-2 HT1001BR-2P)
           680MHz @ -3dB (HT1101DR-2)
  • 视频驱动增益:6-12dB @ 全带宽 (HT1101AR_BR_CR-2 HT1001BR-2P)
           6-12dB @ 0-50MHz, 12dB @ 50-150MHz (HT1101DR-2)
  • 视频输出回损:小于 -39dB@ 10MHz (HT1101AR_BR_CR-2 HT1001BR-2P)
           小于 -43dB@ 10MHz (HT1101DR-2)
  • 双绞线输入口:RJ45母头插座
  • 双绞线输入阻抗:100欧姆
  • RJ45视频输入信号:0-2Vp-p (100欧姆负载)
  • RJ45视频输入信号:-2.5V 至+2.5V
  • RJ45音频输入阻抗:10k 欧姆
  • VGA输出接口:HD15针母头 2个
  • VGA输出信号:0-0.7Vp-p (75欧姆负载)
  • VGA输出阻抗:75 欧姆
  • 音频输出接口:3.5mm立体声音频插座 2个
  • 音频输出阻抗:300-600 欧姆
  • 电源供电:+9V或+12V DC/ 500mA (或双绞线POE供电)
  • 安装尺寸:160X84X33mm

产品功能

  • 采用广播级带宽平衡均衡传输方式,抗共模干扰能力强
  • 单根非屏蔽双绞线实时点对点传输VGA图像和音频信号
  • 使用CAT5/5E或CAT6以上规格非屏蔽网线,成本低、布线灵活
  • 即插即用,无需任何操作系统限制,无需输件安装调试
  • 无需TCP/IP设置,无需防火墙、无安全漏洞隐患
  • 具有6-12dB增益、6-9段均衡补偿,确保信号高保真还原
  • RGB三基色冷暖色温色调独立增益调节、音量调节(可选)
  • 2-64ns自适应RGB扭曲延时校正色散补偿,图像偏移校正(可选)
  • 650MHz广播级1分2双屏同音VGA+音频接收,支持下级级联
  • 电源LED指示、视频和音频输入信号LED指示(可选)
  • VGA+双绞线传电源(POE)和RS232-RS485转换(可选)
  • 行场信号数字整形电路,兼容非标准VGA-RGBHV接收设备
  • 兼容HT1101-2/3/4/5/6/8/16/32 分播式及HT1102T_04T局端式VGA音频发送器
  • 内置视频输入输出端静电浪涌保护、热插拨及地电位差抑制电路
  • SMT制造工艺,镀锌板金属丝印机壳,确保连继工作时可靠散热
  • 24X7X365 全天侯连续工作,性能稳定可靠
智能型自适应RGB色散扭曲纠正补偿 VGA音频双绞线色散纠正延时接收器




HT1101R-2D RGB色散补偿(Skew Compensation)双绞线双屏VGA接收器

HT1101R-2D自适应色散补偿VGA双绞线传输器系列不但具有独立的RGB亮度及清晰度调节,还具有自动色散校正(Color Skew Correction)功能。同类双绞线传输器产品在传输距离稍长时,由于传送RGB颜色的三对双绞线长度略有不同,会出现三种颜色的色散,具体状况如下图所示,所以只能将VGA信号传输100米左右(尽管有的厂家声称能传输达500米)。不带色散调节的普通双绞线传输器最多将VGA信号传150米,其造成的色散程度对追求桌面效果的用户而言已经是能够接受的最大极限了。要想传输大于200米或更远的距离,绝大多数同类产品要求特定品牌或经过繁锁测试过而又很难配套的等长双绞线,这样对工程带来了极大的困难和成本,更何况有些视频VGA传输工程甲方已预埋好了通用的电信用网线,不可能重新布上设备厂家要求的品牌线缆... ...

HT1101BR-2D 为200米自适应色散VGA双绞线接收器,内置5级极点EQ均衡及2级2-30nS色散延时补偿电路;HT1101CR-2D 为300-500米(媒体效果可达700米@800x600/60Hz))VGA音频双绞线接收器,内置高达9级3极点EQ均衡及智能型多级20-64nS色散延时补偿电路,自适应软件补偿RGB色散调节功能,能够在接收端有效地对长距离传输造成的色散进行纠正延时补偿,从而保证了长距离传输的VGA桌面效果(如PPT、Flash播放)。因此,我公司的双绞线传输器能够将VGA信号有效的无色散传输达500-700米。


10-380像素图像偏移校正 双屏VGA音频双绞线图像偏移校正接收器 - HT1101OR-2

普通VGA双绞线传输器在距离稍长时,由于VGA传输器传输行场同步信号是经过加权零值拆分后以共模的信号方式编码在RGB差分信号之上,随着双绞线距离增加以及双绞线绞合的非对称性和扭曲,发送器与接收器间的共模地电位差通常也会随之增大,同时编码后的行场HV斜率(Slew Rate)响应随着双绞线长度增加(阻性感性容性电抗增加)而降低并产生相对时延,因此接收端的行场HV解码电路还原的行场HV信号实际已落后RGB信号数个甚至于数百个像素时钟信号,这也就是我们在实际工程现场发现的图像左移数厘米的行滞后现象。如上图所示--因图像左移而形成黑条(红线框内)。

通常的媒体广告工程可以用调节平板显示设备(如液晶或等离子)"AUTO“校正功能键,从而接受VGA双绞线传输器的图像偏移缺陷。但是这种”AUTO“功能也是有“局限”的,首先如果偏移过大时显示设备的“AUTO”功能就有可能捕捉失灵,此外只能针对固定VGA分辨率,当图像从标准的桌面模式XGA-1024X768进入影像播放模式SVGA-800X600或720X480/576分辨率时,有时又必须再重新进行一次”AUTO“才能达到最佳效果。第三,绝大多数投影设备、大屏幕LED幕墙和DLP视频大型矩阵拼接系统通常无自动行场偏移校正功能,或在实际工程操作中无法进行多次校正。

HT1101OR-2图像偏移校正VGA双绞线接收器不但具有独立的亮度及清晰度调节,还具有卓越的10-380像素校正功能,进行自动图像左移(或右移)偏移校正,非常适合于投影设备、大屏幕LED幕墙和视频大型矩阵拼接系统应用。设备独家于业界拥有自动行信号延时检测及RGB-H信号偏移纠错电路,能够自动地并有效地对不同传输距离、不同图像分辨率形成的不同偏移量进行校正。

工程应用示意图

HT1101CT与HT1101CR-2 300米点对点VGA音频双绞线传输应用工程示意图

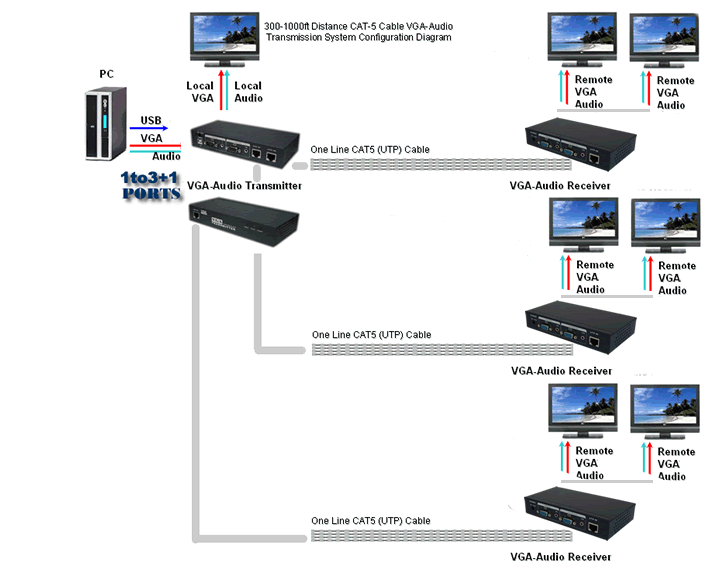

HT1101CT-3与HT1101CR-2 300米点对点VGA音频双绞线传输应用工程示意图




双绞线连接方法


VGA音频双绞线传输器采用业界标准的EIA/TIA-568B接线方法,其接线次序分别为: 白橙/橙/白绿/蓝/白蓝/绿/白棕/棕
要求采用5类或超5类纯铜非屏蔽双绞线,接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。

网线选择和工程注意事项:
A.必须采用8根铜质网线,通过电阻测量方法确认。通常305米(1000英尺)一箱超五类铜质网线每根实测应当在30-38欧姆之内,确保8根线中每根线电阻值尽量一致。
B.必须严格按照VGA音频双绞线传输器要求的B类网线排序接法(EIA/TIA-568B),确保VGA音频双绞线发送端和接收端的双绞线压接的水晶头线对一一对应。
C.发送端与接收端的水晶头压线必须要牢固可靠,2个水晶头收发端共2X8个压接触点,其中任何一个不可靠压接就有可能会造成屏闪甚至没有图像显示现象,建议采用正规厂家和全铜压线端子水晶头。
D.建议采用名厂的具有标准显卡输出的电脑主机或笔记本电脑做为VGA播放源,发送信号源与接收显示设备建议可靠接地。
E.双绞线传输线缆不得与附近强电电缆并行或共缆传输,以消除强干扰或浪涌对设备形成不稳定或有可能的设备损坏。

数据手册

HT1101AR-2 HT1101BR-2 HT1001BR-2P HT1101CR-2 HT1101CR-2D HT1101DR-2 (PDF文件)
